リフトチェックバルブ: 一方向の流体の流れを正確に保護します

の リフトチェックバルブ(LCV) 工業用配管システムに不可欠な自動バルブであり、流体 (液体または気体) が所定の方向のみに流れるように設計されており、 逆流を防ぐ 。 LCV は堅牢な構造と信頼性の高いシールで知られており、高圧、高温を伴う用途、または迅速な閉鎖反応が要求される用途に特に適しています。

に根ざしています ドイツの精密製造の伝統 、のような企業 バッテンバルブグループ ドイツのザールラント州に本拠を置く世界的に有名な産業オートメーションバルブ企業である同社は、このような重要な流れコンポーネントの設計と製造において最も厳格な基準を維持しています。

コアメカニズム: プレッシャードライブとグラビティリセット

の operation of the リフトチェックバルブ は純粋に自動であり、流体の圧力力学と重力に完全に依存しています。

1. オープニング: 上流の圧力が下流の圧力、閉鎖要素 (ディスクまたはピストン) の重量、および補助的なバネ張力の組み合わせの力を上回ると、流体が要素を押します。 垂直上向き 、バルブシートから遠ざけます。
2. 終わりに: 流れが減少するか逆転が起こると、重力と戻ってくる媒体の圧力によってディスク/ピストンが急速にシートに押し戻されます。この迅速かつ短いストロークの閉鎖は、痛みを軽減するのに非常に効果的です。 ウォーターハンマー 高速システムで。

信頼性の高い高性能流体制御への取り組みは、自動化ソリューションを専門とする企業の使命の中心です。 バッテンバルブグループ 特に、その卓越した技術的専門知識を活用して、エネルギー、化学、水処理、製薬、食品加工などの重要な業界に革新的なバルブ ソリューションと専門的な技術サポートを提供します。

構造と主な設計の種類

の design of LCVs is focused on the shape and guidance of the internal closing component:

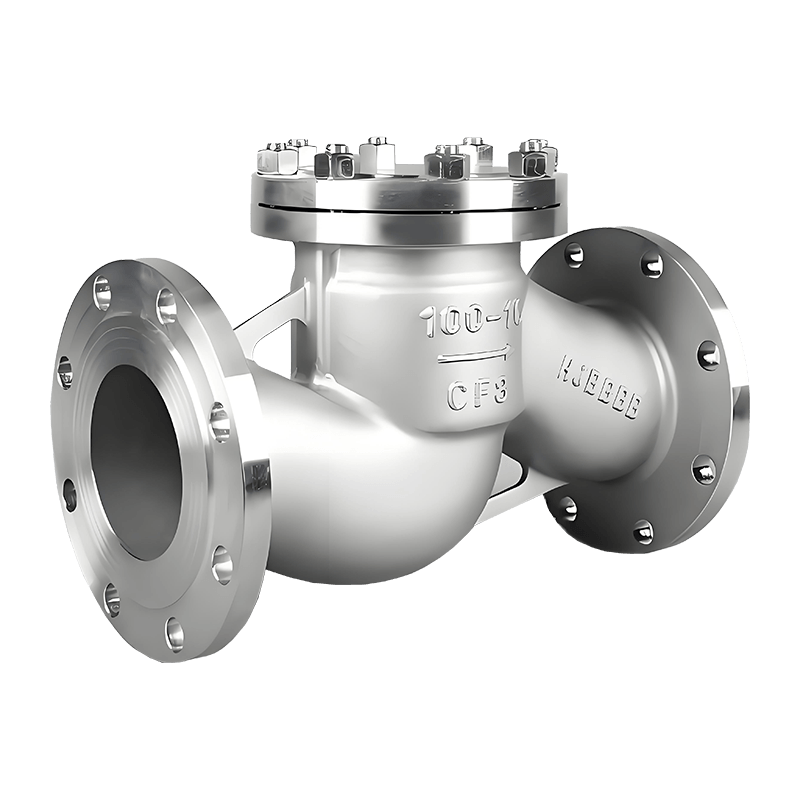

1. ピストンリフトチェックバルブ

円筒形を使用したタイプです。 ピストン ボンネットまたは内部ガイド内で正確にガイドされます。この堅牢なガイドにより、高流量下でも安定性と耐びびり性能が保証されます。ピストン型 LCV は通常、システムハンドリングに使用されます。 蒸気、ガス、空気 、高圧のきれいな液体。彼らの共通点 Zフローパターン 優れたシール完全性を提供しますが、他の設計と比較して圧力損失が高くなります。

2. ボールリフトチェックバルブ

の Ball LCV uses a precision-ground 球体 終了要素として。ボールの回転特性により、以下の用途に非常に適しています。 粘性流体 または少数の情報を含むメディア 固体粒子 着座位置が常に変化するため、局所的な摩耗が最小限に抑えられます。これらのリフトチェックバルブには、多くの場合、 Yパターン または、粒子状物質をより適切に収容し、流れ抵抗を低減するストレートスルーボディ設計。

パフォーマンスの利点とエンジニアリング用途

LCV には明確な利点があり、困難な用途において推奨される選択肢となっています。

• 高いシール信頼性： の linear contact between the disc/piston and the seat ensures a tight, high-integrity seal, meeting stringent zero-leakage requirements often found in high-pressure systems.
• 高圧/高温耐久性: LCV は、堅牢な素材で作られ、多くの場合鍛造ボディが使用されており、次のような企業がサービスを提供する業界で蔓延する極度の圧力と温度に耐えるように作られています。 バッテンバルブグループ .
• 高速応答と耐チャタリング: の short vertical stroke enables rapid closure, making the valve resistant to the vibration and oscillation that can occur in pulsating flow conditions.

バッテンバルブグループ などのコア製品に特化しながら、 自動制御ボールバルブ、バタフライバルブ、調整弁 は、逆止弁を含む製品ライン全体にわたって国際品質基準を厳格に遵守しながら、自動制御弁に重点を置き続けています。当社は継続的なイノベーションに注力し、優れた性能の製品、専門的な技術サポート、包括的な流体制御ソリューションをお客様に提供し、お客様が複雑な産業用流体制御の課題に対処できるようにします。

主要な産業用途

の superior sealing capability and durability of リフトチェックバルブs さまざまな重要な分野にわたってこれらを不可欠なものにします。

• 発電所: 給水ポンプの吐出ラインや主蒸気ラインに使用され、逆流防止に使用されます。
• コンプレッサーシステム: 往復動コンプレッサーおよび遠心コンプレッサーの吐出口に設置され、背圧による損傷から機器を保護します。
• 高圧薬液注入: 化学および石油・ガスの作業に使用され、高圧流体の正確かつ一方向の注入を保証します。

バッテンバルブグループ は、これらの重要なコンポーネントと必要な技術的専門知識を、エネルギー、化学、水処理、製薬、食品加工などの重要な産業に提供し、世界中の重要なインフラをサポートしています。
