スイングチェックバルブ: パイプラインの一方向の流れを実現するコアテクノロジー

の スイングチェックバルブ 基本的に重要なことです 自動弁 。その主な機能は、パイプライン システム内の流体媒体があらかじめ決められた一方向にのみ自動的かつ効果的に流れるようにすることです。 あらゆる形態の逆流や逆流を防止します 。このバルブは流体の固有圧力を完全に使用して動作し、外部電力や手動介入を必要としないため、「一方向バルブ」と呼ばれています。

I. 正確な動作原理とメカニズム

の operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. オープン状態 (順方向フロー): 媒体が法線方向に流れると、 運動エネルギーと圧力 ディスクに作用する推力を生成します。この推力がディスクの重量とヒンジの摩擦に打ち勝つと、ディスクは回転して開きます。 ヒンジピン 流れの方向に。全開状態では流路がほぼ直線となり、流体抵抗が極めて小さくなります。

2. 閉じた状態 (逆流傾向): ポンプが停止したり、流速が低下したり、逆流が試みられると、ディスクは前進推力を失います。その後、ディスクは急速かつ自動的にスイングして元の位置に戻ります。 座席 その力が合わさった結果、 重力 そして 媒体の逆圧 。逆圧力が大きいほど、ディスクがシートに強く押し付けられ、より信頼性の高いシール性能が得られます。

ドイツの精密製造の伝統に根ざした、 バッテンバルブグループ は、国際品質基準を厳格に遵守しながら、自動制御バルブに重点を置き続けています。この精度への取り組みは、チェックバルブのヒンジピンやシートなどの重要なコンポーネントの設計と製造に不可欠であり、寿命と信頼性の高い動作を保証します。

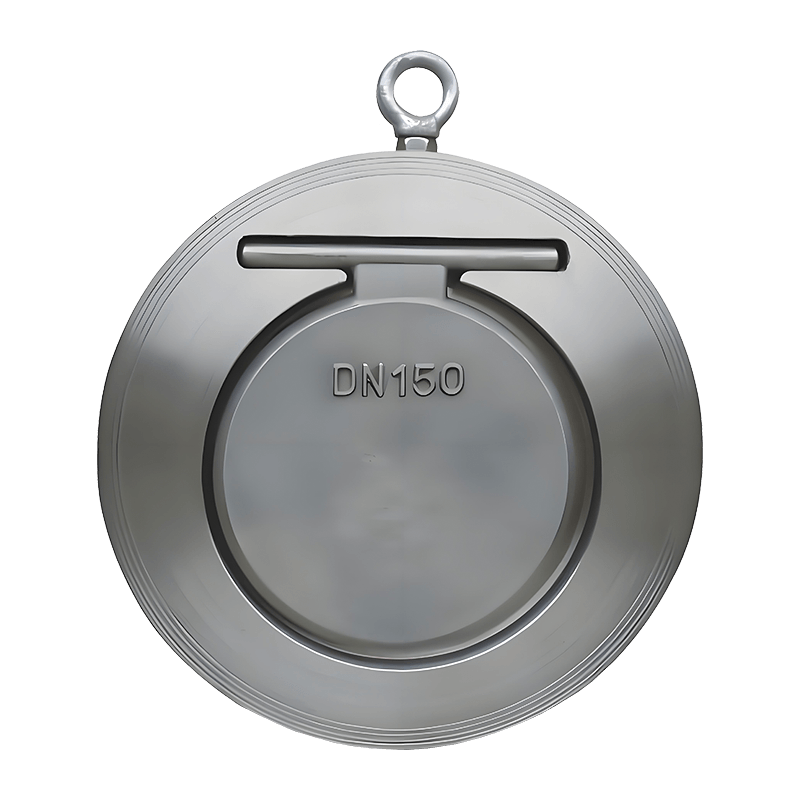

II.コア構造と成分分析

スイングチェックバルブの構造は単純に見えますが、その信頼性はいくつかの主要コンポーネントの同期動作によって決まります。

• 本文: これはシェルおよびフレームワークとして機能し、パイプラインの圧力に耐え、システムに接続します。本体は流体抵抗を最小限に抑える直流設計です。
• ディスク: の core component that executes the opening and closing function. It’s connected by a ヒンジアーム バルブに ヒンジピン 、スイングできるようにします。ディスクの材質は、搬送される媒体と適合する必要があります。
• 座席: の sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• ヒンジピン: の pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• ボンネット: 内部空間を密閉し、内部コンポーネントの保守または点検のためのアクセスポートを提供します。

バッテンバルブグループ, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, は、自動制御ボールバルブ、バタフライバルブ、調整弁などのコア製品の研究、開発、製造を専門としています。自動制御における当社の専門知識により、スイング逆止弁などの受動部品であっても、信頼性と材料の完全性の最高基準に合わせて設計されています。

Ⅲ．技術的優位性と流体特性

の widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• 超低流量抵抗と圧力損失: ディスクが完全に開いているとき、流路はほぼ直線になります。これにより、流れ抵抗係数が非常に低くなり、ポンピングエネルギー消費が効果的に削減されるため、大流量の長距離配管システムにとって重要です。
• 幅広い適用性: 上水、廃水、蒸気、油、ガス、浮遊物質を含む流体など、さまざまな媒体に対応できます。
• 信頼性の高いセルフシール: の reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as 自動シール補強 .

IV.設置に関する考慮事項とウォーターハンマーの軽減

エンジニアリング用途では、スイングチェックバルブに関連する設置要件と潜在的な技術的課題を考慮することが不可欠です。

1. 設置方向: 伝統的な スイングチェックバルブs 主に依存する 重力 閉鎖を補助するため、通常は次の場所に取り付ける必要があります。 水平パイプライン 。やむを得ず縦置き設置する場合は、専用設計を採用。 バネによる開閉 を選択する必要があります。
2. ウォーターハンマーのリスク: これは大きな懸念事項です。ポンプが突然停止すると、流れが急速に逆転し、ディスクが急速かつ激しくシートに叩きつけられます。この衝撃により、「ウォーターハンマー」として知られる強力な瞬間的な圧力波が発生します。
3. 緩和手法: ウォーターハンマーのリスクに対処するために、高速または大口径のパイプラインには特殊な設計がよく使用されます。
   • 外部レバーとカウンターウェイト: 重量とレバーの長さを調整することで、ディスクが閉じる速度と力を正確に制御し、クッションを与えることができます。
   • ティルティングディスク設計: この設計により、ディスクのストロークが短縮され、流体が完全に逆転する前にディスクがより早く、よりスムーズに閉じることができます。

卓越した技術力を活かし、 バッテンバルブグループ は、エネルギー、化学、水処理、製薬、食品加工などの重要な業界に革新的なバルブ ソリューションと専門的な技術サポートを提供しています。当社は継続的なイノベーションに取り組んでおり、優れた性能の製品、専門的な技術サポート、包括的な流体制御ソリューションを顧客に提供し、複雑な工業用流体制御の課題、特に重要インフラにおける高圧ウォーターハンマーに関連する課題に対処できるように支援します。
