渦流量計はカルマン渦流理論に基づいて設計・製造されており、主に気体、液体、蒸気などのさまざまな清浄流体の流量測定に使用されます。渦流量計は、圧力損失が低く、測定範囲が広く、高精度であることが特徴です。流体の体積流量を測定する場合、流体の密度、圧力、温度、粘度などのパラメータの変化の影響をほとんど受けません。可動機械部品がないため、信頼性が高く、メンテナンスの必要性が低くなります。現在、さまざまなメーカーの渦流量計は温度補償を統合できるため、ガス/蒸気測定の直接温度補償が可能になります。渦流量計は汎用流量測定機器の 1 つとなり、プロセス産業で広く使用されています。
渦流量計は通常、ガス/蒸気測定では 1%、液体測定では 0.75% の精度を達成します。ただし、不適切に設置すると、測定精度が大幅に低下する可能性があります。
渦流量計の設置について説明しましょう：
1.設置場所は機械的振動や衝撃を受ける配管から離してください。
2.流量計は、正常に測定できるように配管が完全に満たされる場所に設置する必要があります。

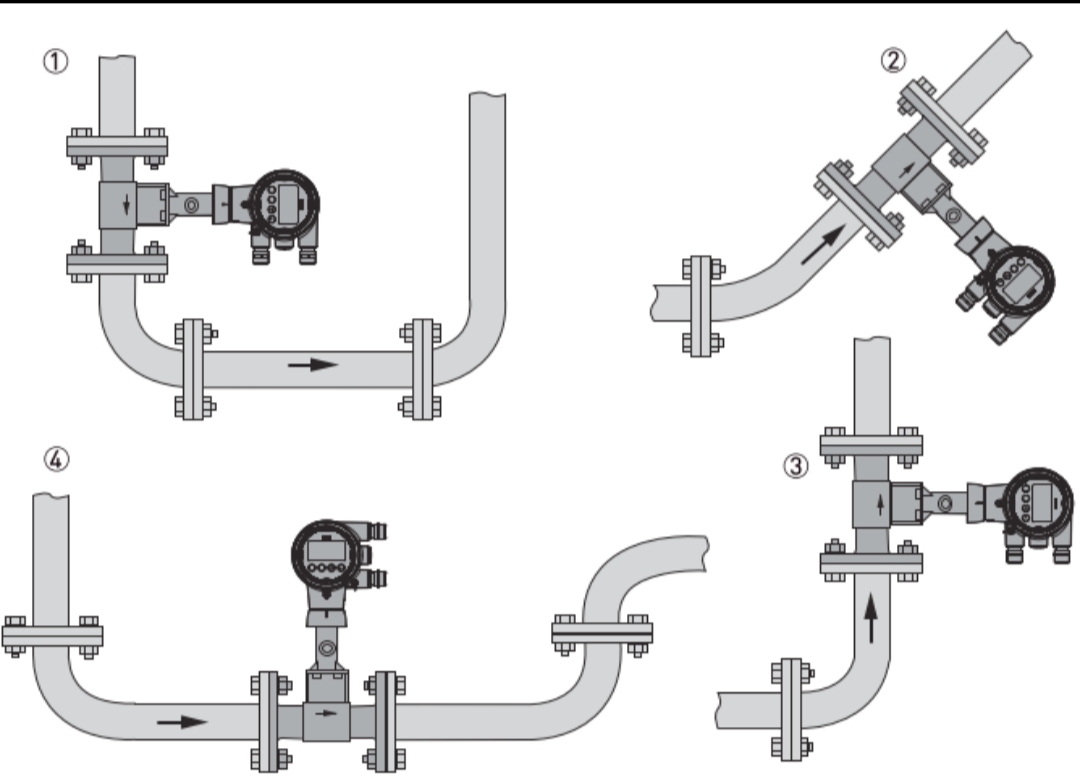

液体用途の場合、流量計は高い場所に設置しないでください。以下の設置位置が推奨されます。

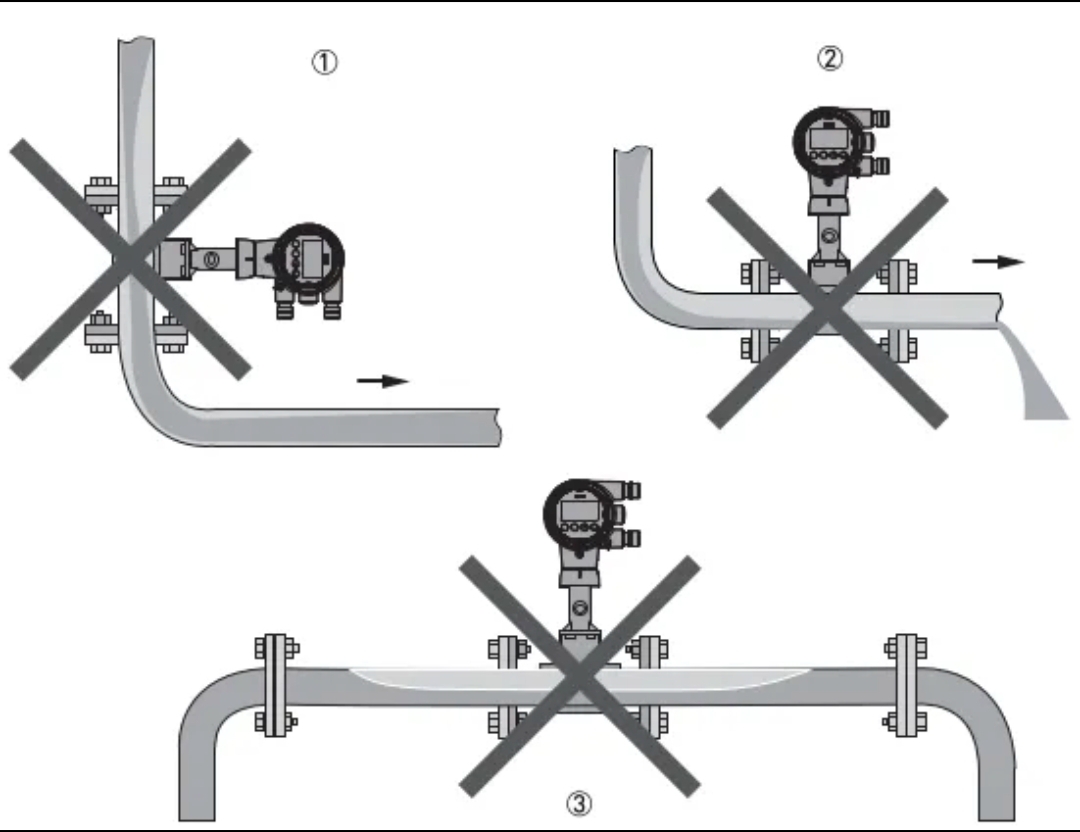

以下の設置位置は液体用途には推奨されません。
ガス/蒸気用途の場合、パイプラインは常にガスで満たされています。したがって、流量計は垂直上昇流、垂直下降流、または水平方向に設置することができます。ただし、低い位置には設置しないでください。推奨される取り付け位置は次のとおりです。

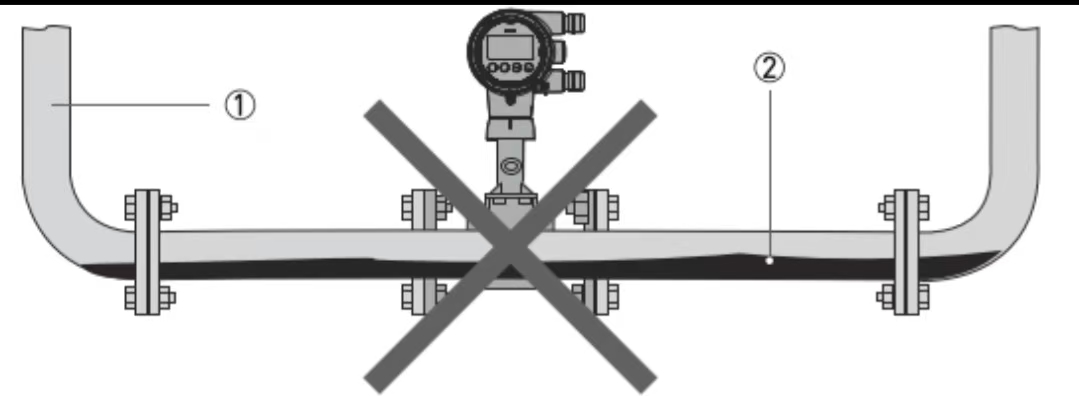

ガス/蒸気用途の場合、低い箇所に液体が溜まる可能性があるため、設置には選択しないでください。

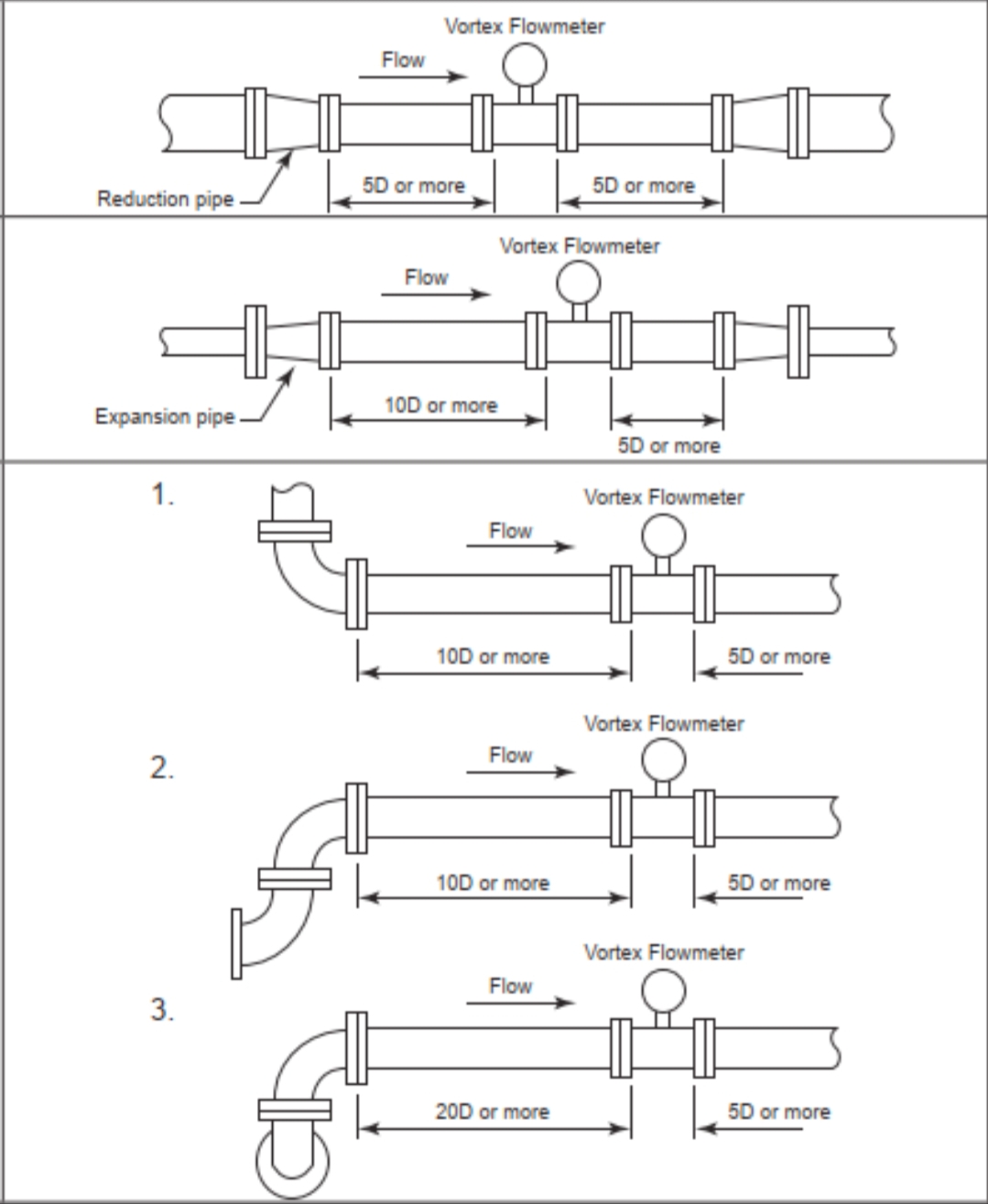

3. 上流側と下流側の直管部（温度計や圧力計が必要な場合は、流量計の下流側に設置してください。下流側計器も直管部の外側に設置してください。複数の計器を配置する場合の推奨配置順序は、流量計、圧力発信器、温度発信器です）。一般に、メーカーの製品サンプルに指定されている直管の長さの要件 (または、機器のマニュアルに記載されている上流 15D、下流 5D の共通ガイドライン) を参照してください。渦流量計の上流側と下流側の直管の要件については、事前に配管設計チームに通知してください。機器メーカーを選択したら、メーカーの仕様に従って設置要件を再確認する必要があります。
4.高温の媒体を測定する場合、メーカーは通常、分割型渦流量計を供給します。統合型渦流量計の場合、発信器の方向は媒体の温度に基づいて決定する必要があります。たとえば、高温の蒸気を測定する場合、発信器は横向きまたは下向きに設置する必要があります（液体が発信器ヘッドに浸入する可能性があるため、下向きの設置を推奨していないメーカーもあります）。
