インチ ( 」 ) ：
インチ (") は、アメリカのシステムにおける一般的な仕様単位であり、鋼管、バルブ、フランジ、エルボ、ポンプ、ティーなどに使用されます。たとえば、仕様は 3 インチである可能性があります。
「インチ」（「インチ」と略記）という用語は、もともとオランダ語で「親指」を意味し、1 インチは親指の関節 1 つ分の長さを指しました。もちろん、人の親指の長さは当然異なります。 14 世紀、イギリス国王エドワード 2 世は「標準法定インチ」を制定しました。これは、大麦の穂の中央から端まで並べた最大の大麦粒 3 個の長さとして定義されました。
通常、1 インチ = 2.54 cm = 25.4 mm。
DN：
DN は中国とヨーロッパのシステムで共通の仕様単位であり、同様にパイプ、バルブ、フランジ、パイプ継手、ポンプの仕様を指定するために使用されます (DN300 など)。
DN はパイプの呼び径 (呼び口径とも呼ばれます) を指します。これは外径でも内径でもなく、平均内径として知られる 2 つの平均値であることに注意することが重要です。
Φ：
Φはパイプ、エルボ、丸鋼などの外径寸法を表す汎用記号で、直径とも呼ばれます。たとえば、Φ609.6 mm は外径 609.6 mm を指します。この記号はバルブ用途、特にクランプ接続でよく使用されます。
3 つの間の相互接続
まず、" と DN はほぼ同じ意味を持ち、どちらも基本的には呼び径を表し、仕様のサイズを示します。Φ はこの 2 つを組み合わせる役割を果たします。
例: スチールパイプが DN250 として指定されている場合、同じパイプにはインチ単位で 10 インチのラベルが付けられます。それらの間にはつながりがあるのでしょうか？
答えは「はい」です。一般に、25 を掛けることでインチ全体の寸法を DN に変換できます。たとえば、次のようになります。
1 インチ × 25 = DN25 2インチ × 25 = DN50 4インチ × 25 = DN100

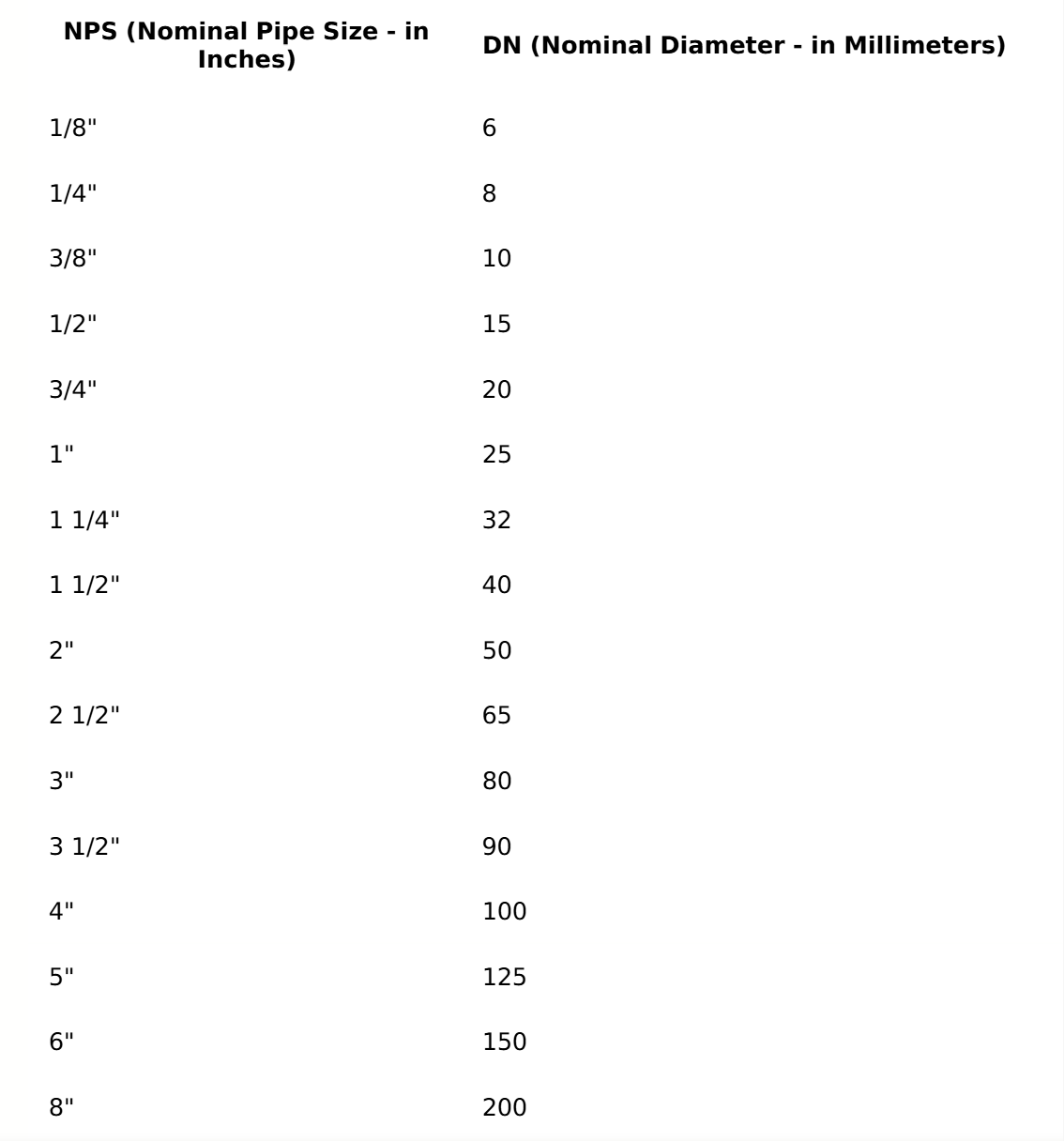

ただし、例外もあります。たとえば、3 インチ × 25 = 75 は DN80 に丸められます。 1/2 インチ、3/4 インチ、1-1/4 インチ、1-1/2 インチ、2-1/2 インチ、3-1/2 インチなどの分数または小数を含むインチ寸法もあります。 これらはそのように計算することはできませんが、計算はほぼ同じであり、ほとんどが標準値です。 :
1/2インチ=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2インチ=DN40
2-1/2"=DN65
