正確なフィードバックを実現するための機械的取り付けとアクチュエーターのカップリングの最適化

機械の取り付けエラーは、システムからの誤ったフィードバックの主な原因です。 バルブリミットスイッチ 。高精度アプリケーションの場合は、シャフトカップリングの位置合わせ、アクチュエータの移動停止、およびバックラッシュの除去に注意してください。接触のチャタリングにつながる微小な動きを防ぐために、剛性の高いカップリングハードウェアとトルクチェック済みの留め具を使用してください。バルブ アクチュエータがカムまたはレバーを使用する場合は、何百万サイクルにわたって再現可能なカム プロファイルを維持するために、硬化したカム面と硬化した従動面を指定します。

実際の取り付けチェック

• ダイヤルインジケーターでシャフトの同心度を確認します。許容振れは、繰り返し可能なスイッチングのためにメーカーの許容範囲内である必要があります。
• アクチュエータの機械的停止をロックし、終了位置を記録します。機械的な移動の終わりを文書化して、電気的フィードバックと関連付けます。
• 振動のある設置場所では、リミット スイッチ ハウジングに回転防止ブラケットを使用してください。

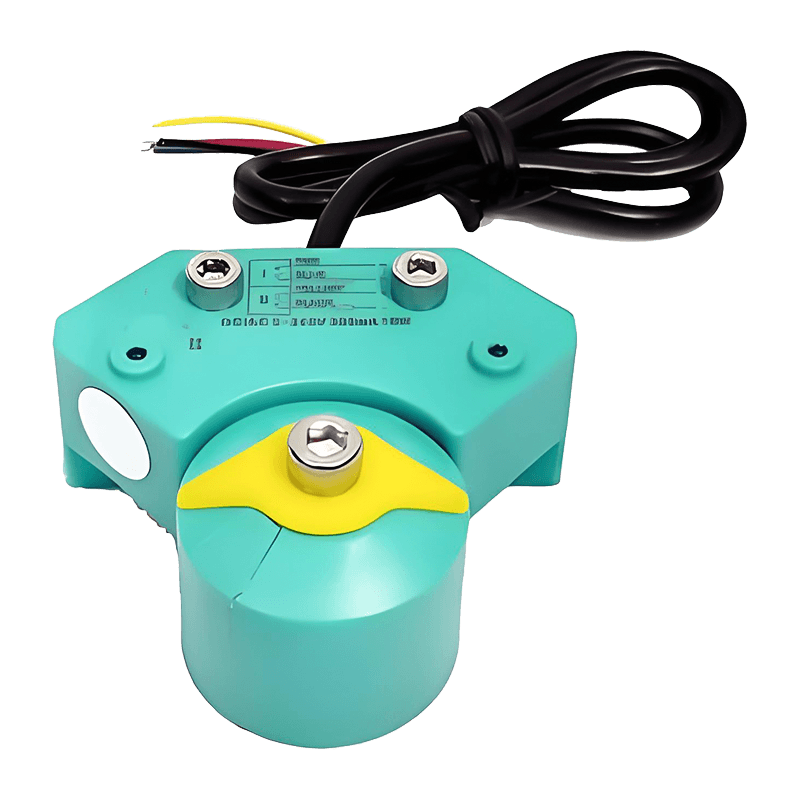

コンタクトテクノロジーとシグナルインテグリティ: ハネウェル vs P F エレメント

接触要素の選択は、接触抵抗、バウンス特性、耐用年数に影響します。ハネウェルの機械式マイクロスイッチは、多くの場合、予測可能なバウンスと十分に文書化された電気的寿命曲線を備えた堅牢な金属合金接点を提供します。 P F (Pepperl Fuchs) は、電気的ノイズの多いプラントにおいて、接点の磨耗を低減し、優れた EMI 耐性を備えた機械的スイッチング技術と電子的スイッチング技術 (NAMUR およびソリッドステート出力を含む) の両方を提供します。高周波バルブ作動の場合は、ハイブリッド アプローチを検討してください。実証済みの安全インターロックのための機械的接点と、高速サンプリングおよび診断のためのソリッドステート センサーを組み合わせたものです。

信頼性の高い位置検出のための電気インターフェース、デバウンスおよび診断

正確な位置フィードバックには、きれいな機械式スイッチ以上のものが必要です。ハードウェアおよびソフトウェアのデバウンスを実装し、監視回路を使用し、接触抵抗の傾向を監視します。試運転中に接触抵抗を測定し、経時的な変化を記録します。多くの場合、接触障害が発生する前に増加傾向が見られます。安全性が重要なバルブの場合は、PLC/RTU がリアルタイムで接触の不一致を検出できるように、フォースガイド接点またはデュアルチャネル監視ループを選択します。

電気に関する推奨事項

• 実際の高速イベントをマスクすることなく誤った遷移を回避するには、予想される最短の機械的バウンス ウィンドウに調整された RC またはデジタル デバウンスを使用します。
• 配線または接点の劣化を検出するために、接点監視 (エンドツーエンドの抵抗チェック) を実装します。
• 状態変化のタイムスタンプをログに記録し、振動や温度サイクルに関連する断続的な障害を検出します。

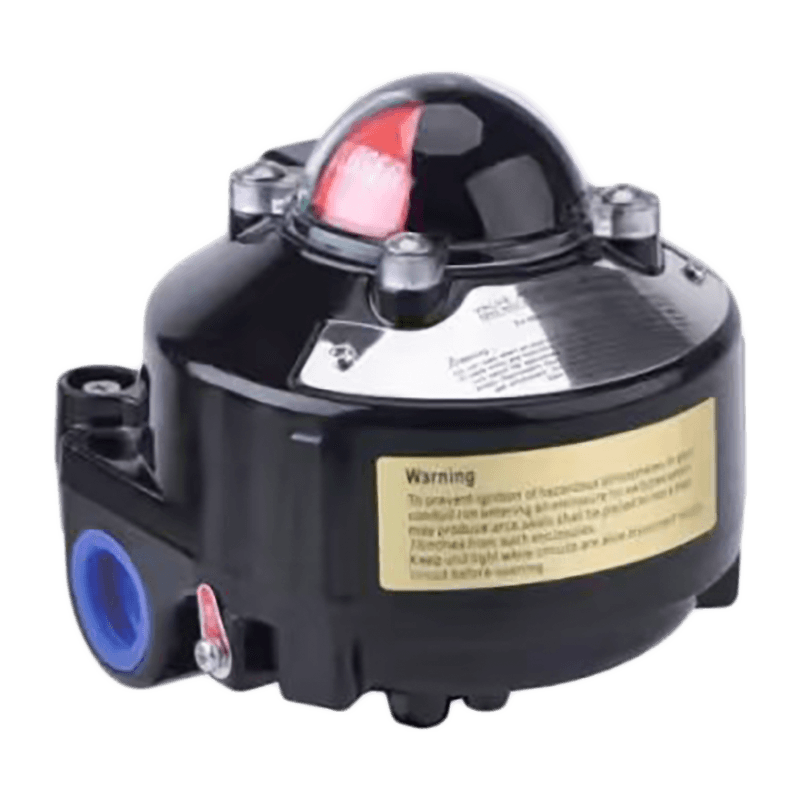

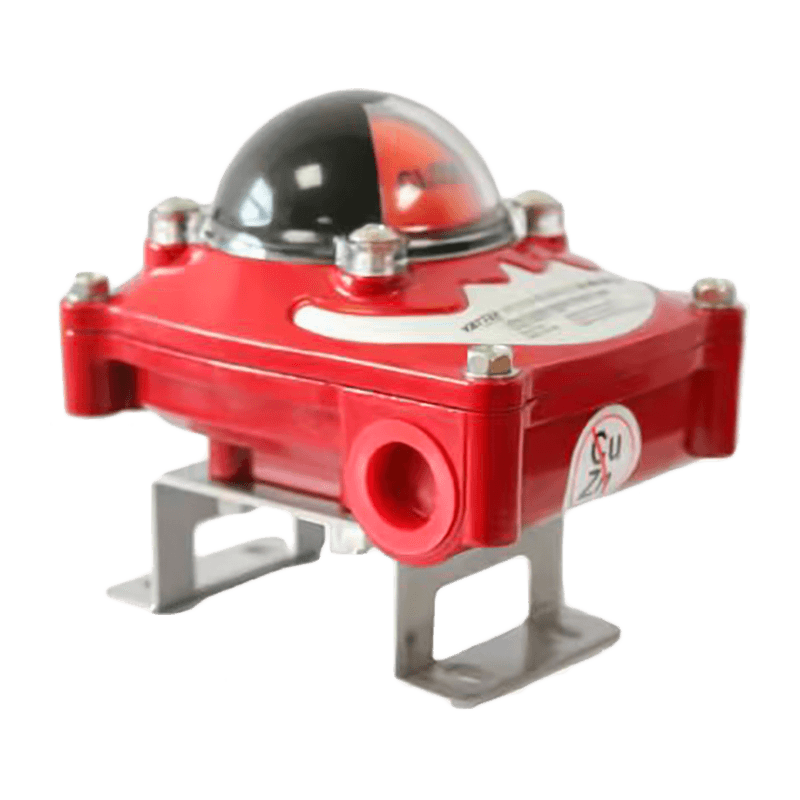

可燃性雰囲気における防爆設計の考慮事項 (ExdIICT6)

ExdIICT6 認証を取得したリミット スイッチを選択するには、電線管の入口、ケーブル グランド、および温度クラスの制限に注意する必要があります。 Exd エンクロージャは、発火源がガス雰囲気に伝播するのを防ぎます。ただし、定格を維持するには、取り付けの仕上がり (正しいシール剤、認定されたグランド、およびトルク設定) も同様に重要です。また、周囲温度と、電気負荷がかかったスイッチの予想される表面温度が T6 制限値未満であることを確認してください。

防爆設備の現場検証チェックリスト

• 証明書が対象のガス グループおよび温度クラス (Ex d II C T6) と一致していることを確認します。
• 認定されたフレームパス対応ケーブル グランドを使用し、メーカーのガイダンスに従って焼き付き防止剤を適用してください。
• エンクロージャのトルク値とグランドのシール方法を試運転レポートに記録します。

高頻度運用の保守、検証、ライフサイクル管理

高頻度のバルブサイクルにより、機械的接点の寿命が短くなります。カレンダー時間ではなく、実際のサイクルに基づいてメンテナンス スケジュールを作成します。シンプルなカウンターまたはイベントログを使用して、定義されたサイクル数で検査をトリガーします。検査中は、接触面の状態、スプリングの張力、機械的リンケージの潤滑、およびハウジングの入口シールを確認してください。電気特性が指定の制限を超える前に接点モジュールを交換してください。

DCS/PLC および冗長アーキテクチャとの統合戦略

信頼性の高いプラント制御を実現するには、必要に応じてリミット スイッチのフィードバックを制御システムと安全システムの両方に結び付けます。安全計装機能には、投票ロジック (2-out-of-3) またはデュアルチャネル監視フィードバックを使用します。古いシステムを改修する場合は、機械接点と並列に絶縁ソリッドステート センサー チャネルを追加して、安全ロジックを変更することなく高速診断を提供します。干渉を減らすために、電源、高電流負荷、および検出回路の間の配線を確実に分離してください。

配線とロジックの推奨事項

• センサー ケーブルは専用トレイに配線し、長距離の場合は遮蔽ケーブルを使用します。一方の端で画面を終了します。
• PLC に妥当性チェックを実装します (たとえば、「開」と「閉」が同時にアクティブになっていないことを確認します)。
• SIL 対応システムの場合は、アーキテクチャを文書化し、リミット スイッチ障害モードを含む障害モード分析を実行します。

環境保護: IP 定格、温度補償、耐振動性

を選択してください バルブリミットスイッチ 暴露量の増加に応じた IP 定格 - 洗浄または湿った場所向けの IP66/67。没入型の場合は高くなります。温度変動が大きい設置場所では、作動力を変える可能性のあるシールの硬化や収縮を防ぐために、内部材料 (シールコンパウンド、潤滑剤、プラスチック) が予想される範囲内で定格されていることを確認してください。高振動ゾーンの電子機器には振動減衰マウントまたはポッティングを使用して、キャリブレーションを維持し、断続的な接触を防ぎます。

• 宣言された IP 等級を、現場関連のテスト (該当する場合はスプレー、結露、塩霧など) を通じて検証します。
• 温度安定性の高い潤滑剤を指定し、スイッチ コンポーネントの熱定格が周囲温度を超えていることを確認してください。
