材料の適合性 ダイヤフラムバルブ 選択

バルブの寿命と耐薬品性を確保するには、適切なダイヤフラムと本体の材質を選択することが重要です。たとえば、PTFE ダイヤフラムは酸や溶剤に対する耐性があるため、攻撃的な化学プロセスでよく使用されますが、EPDM または天然ゴムのオプションは水処理や低腐食性媒体に適しています。適合する材料は、一般的な互換性チャートのみに依存するのではなく、温度、pH、および流体の組成を考慮する必要があります。

真空アプリケーションにおけるダイヤフラムバルブの性能の最適化

真空ラインで使用する場合、ダイヤフラム バルブは負圧下でも変形することなく密閉性を維持する必要があります。強化されたダイヤフラムを備えたバルブやコンプレッサー支持構造を備えたバルブは、吸入崩壊や漏れを防ぎます。低圧環境ではダイヤフラムの弾性が時間の経過とともに低下する可能性があるため、長時間動作した後は定期的な真空完全性テストを行うことをお勧めします。

衛生システムのデッドスペースを最小限に抑える

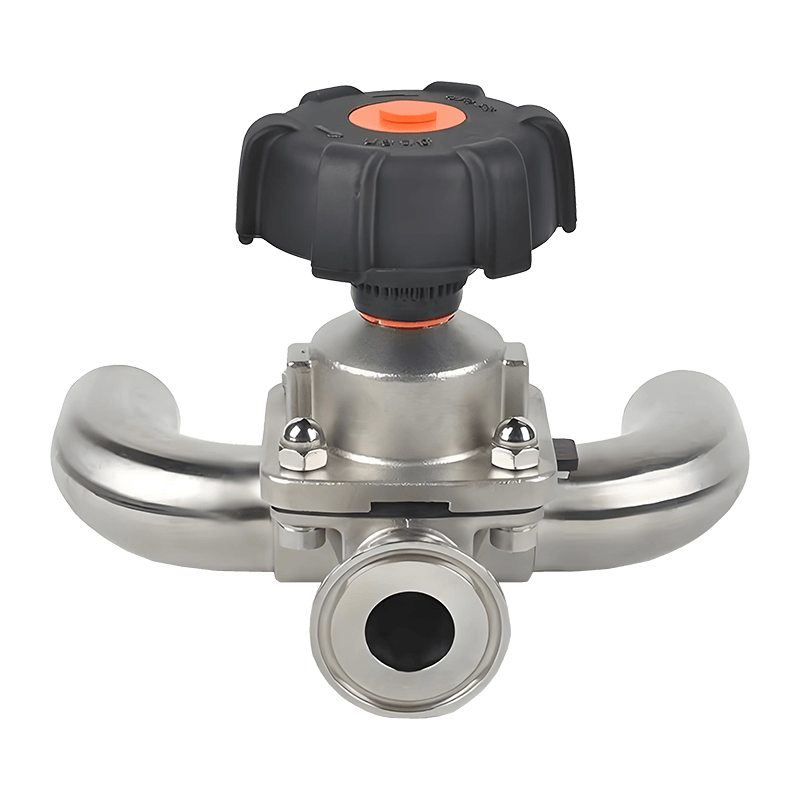

製薬および食品グレードの設備では、微生物の増殖や残留物の蓄積を避けるために、ダイヤフラムバルブ内のデッドスペースを最小限に抑えることが重要です。コンパクトでデッドレッグのない設計により、特にバルブがパイプラインに対して斜めに取り付けられている場合に、完全な排水が可能になります。この構成は、効果的な定置洗浄 (CIP) および定置蒸気 (SIP) プロセスもサポートし、分解や手動洗浄の必要性を減らします。

ダイヤフラムの寿命を延ばすためのメンテナンス方法

適切なメンテナンスにより、ダイアフラムの耐用年数を大幅に延ばすことができます。主な実践方法は次のとおりです。

• ダイヤフラムやシート領域を変形させる可能性のある過剰な閉トルクを回避します。
• 計画停止中に、表面の亀裂、膨れ、またはコンプレッサープレートからの剥離がないかを検査します。
• 特に高サイクルまたは高温の用途では、目に見える漏れを待つのではなく、サイクルベースのスケジュールでダイヤフラムを交換します。

手動ダイヤフラムバルブと空気圧ダイヤフラムバルブの比較分析

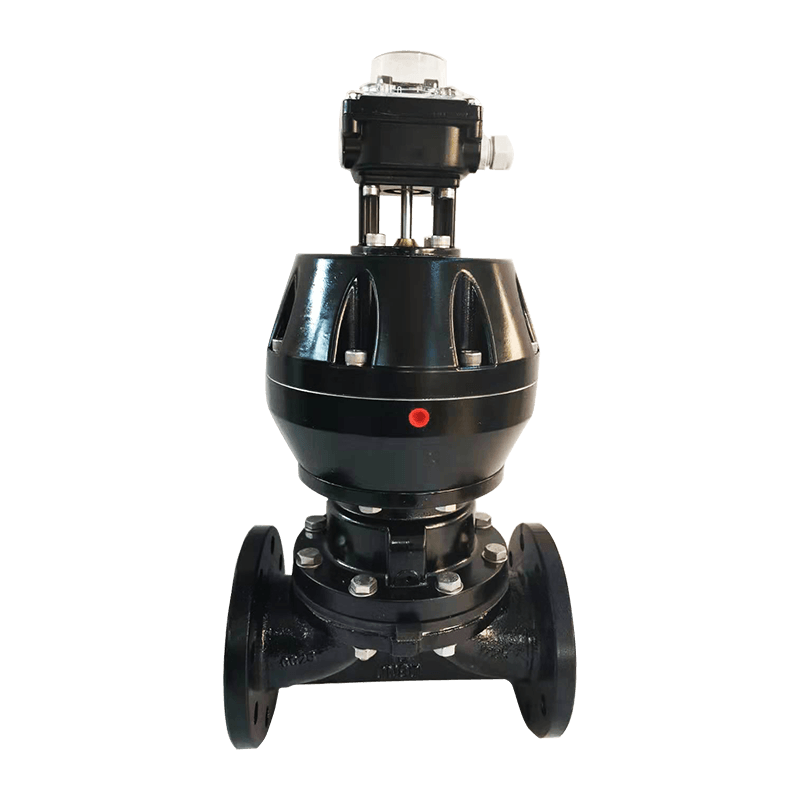

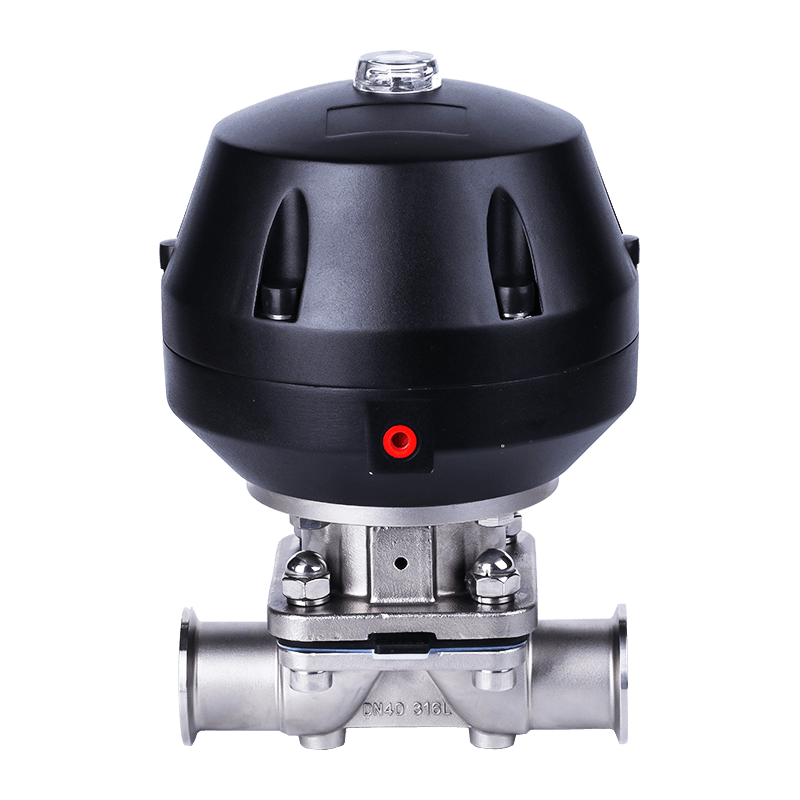

手動操作と空気圧操作のどちらを選択するかは、効率と制御精度の両方に影響します。空気圧ダイヤフラム バルブは再現性が高く、自動システムに最適です。一方、手動バルブはシンプルで、低頻度の操作やメンテナンスのバイパスに適しています。

熱膨張と弁体の応力

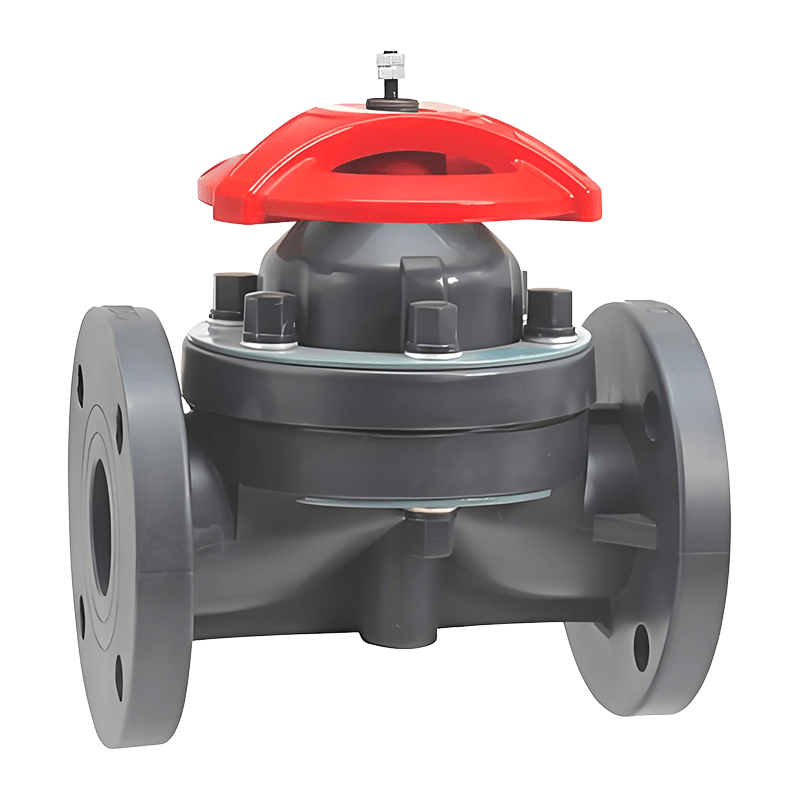

ダイヤフラムバルブ 温度が頻繁に変化するシステムで動作させる場合は、バルブ本体と配管の両方の熱膨張を考慮する必要があります。複合プラスチックまたはガラス強化プラスチック本体を使用すると、応力破壊を軽減できます。バルブ接続部の近くにフレキシブルカップリングを取り付けると、膨張に対応し、漏れやダイヤフラムの位置ずれの原因となる機械的歪みを防ぐことができます。

システム設計における流量係数 (Cv) の考慮事項

ダイヤフラム バルブは通常、ボール バルブやバタフライ バルブよりも流量係数が低くなりますが、適切なサイズにすることで、制御を犠牲にすることなく流量を最適化できます。エンジニアは、実際の流量要件と圧力降下の許容値に基づいて Cv を計算する必要があります。バルブが大きすぎるとスロットリングが不安定になる可能性があり、小さすぎるとスループットが制限され、ダイヤフラム表面の摩耗が増加します。
